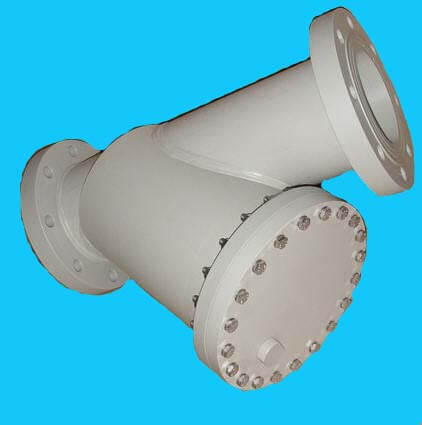

Schmutzfänger mit Flanschenanschluss

Der richtige Schmutzfänger für alle Installationen

Schmutzfänger von JLSO TecTrade schützen Rohrleitungen, Ventile und Systeme vor Störung durch Schmutzpartikel wie Rost, Hanffasern oder Sandkörnern. Sie sind für Anlagen mit hohem Wasserverbrauch
z. B. in größeren Wohnblöcken, der kommunalen Wasserversorgung und industriellen Anwendungen verwendbar.
Die Schmutzfänger werden in industriellen und gewerblichen Anlagen unter Berücksichtigung ihrer Spezifikation verwendet. Sie schützen die Anlagen vor Funktionsstörungen und Korrosionsschäden, die durch eingespülte Fremdkörper, wie Schweißperlen, Dichtungsmaterial, Späne, Rost etc. entstehen könnten. Dadurch wird die Lebensdauer der nachgeschalteten Anlagen erhöht, bzw. ein vorzeitiger Ausfall verhindert.

Schmutzfänger mit Flanschanschluss: FY69P
  • Das Gehäuse ist aus Grauguss
  • Innen und außen pulverbeschichtet - Pulver ist
  • physiologisch und toxikologisch unbedenklich
  • Ein korrosionsbeständiges Doppelsieb aus nichtrostendem Stahl
  • Das Doppelsieb in der Maschenweite ca. 0,5 mm mit Siebträger
  • Betriebstemperatur:  max. 150 °C
  • Betriebsdruck: max. 16 bar (Wasser, Öl, Druckluft)
    (Dampf max. 4 bar)
  • Anschlussgrößen: DN 15 - DN 200
FY69P Produkt-Datenblatt zum Download
zu den Schmutzfängern mit Muffenanschluss
fy69p

Schmutzfänger mit Flanschanschluss: FY71P
  • Das Gehäuse ist aus Stahlguss
  • Innen und außen pulverbeschichtet - Pulver ist physiologisch und toxikologisch unbedenklich
  • Ein korrosionsbeständiges Dreifachsieb aus nichtrostendem Stahl
  • Das Dreifachsieb in der Maschenweite ca. 0,5 mm mit Siebträger
  • Betriebstemperatur: max. 200 °C (Wasser, Öl, Druckluft) für Dampf entsprechend DIN 2401, Druckstufe PN 40
  • Betriebsdruck max. 40 bar (Wasser, Öl, Druckluft)
    für Dampf entsprechend DIN 2401, Druckstufe PN 40
  • Anschlussgrößen: DN 15 - DN 150
FY71P Produkt-Datenblatt zum Download
fyp71p

Schmutzfänger mit Flanschanschlüssen aus Kunstoff

    nach DIN 2501, PN 10
    • mit Losflansch
    • mit Festflansch

    Schmutzfänger mit Schraubkappe - DN 65 – DN 100
    Schmutzfänger mit Flanschdeckel - DN 125 – DN 500

    Betriebsdrücke:
    PVC 20°C 2 bar; 60°C 1 bar
    PP 20°C 6 bar, 80°C 2 bar
    PVDF 20°C 10 bar, 110°C 2 bar

    Siebrohrlochung: 0,5; 1,0; 1,8; 2,0; 3,0; 5,0 mm
Schmutzfänger
Produkt-Datenblatt zum Download
zu den Schmutzfängern mit Muffenanschluss
